通信理論・通信数学教育　EMONA TIMS モデリングシステム

TIMSのコンセプト

通信理論の “汎用言語” は「機能ブロック」によるダイアグラムです。 TIMSはこの「機能ブロック」に息を吹き込みます。触れる電子機器モジュールであり実電気信号を入出力します。

この「機能ブロック」の組み合わせにより、現在使われているほとんどの変調/復調、符号化/復号化の理論モデルを実機実装でき「実信号」を体験できます。

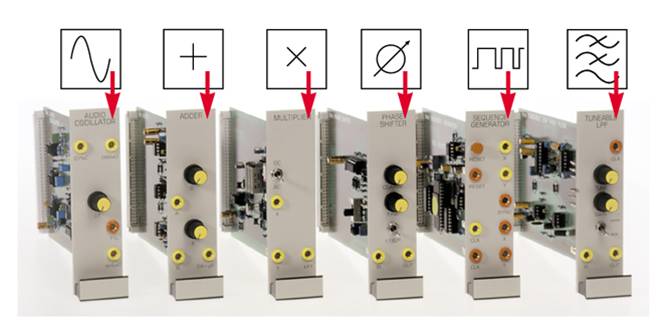

TIMSモジュールとブロックが「1対1対応」

例：QPSK変調

表現1:
[数式]OPSK変調の数式表現

表現2:

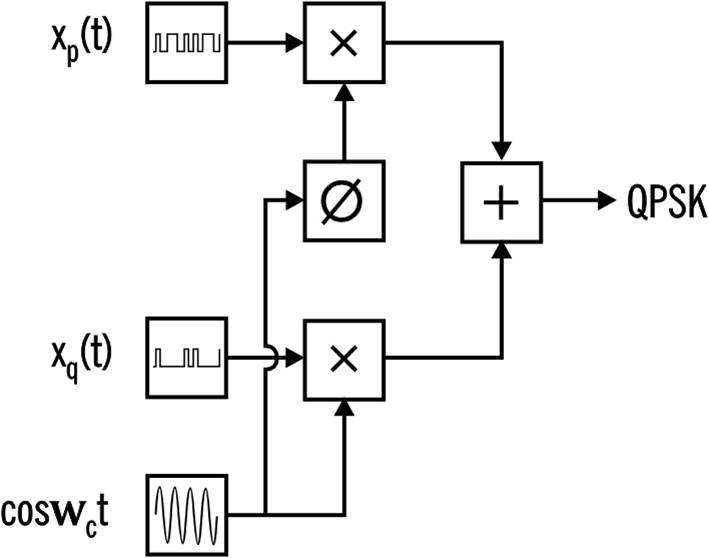

[ブロック図] 数式と等価なQPSK変調ブロック図表現

表現3:

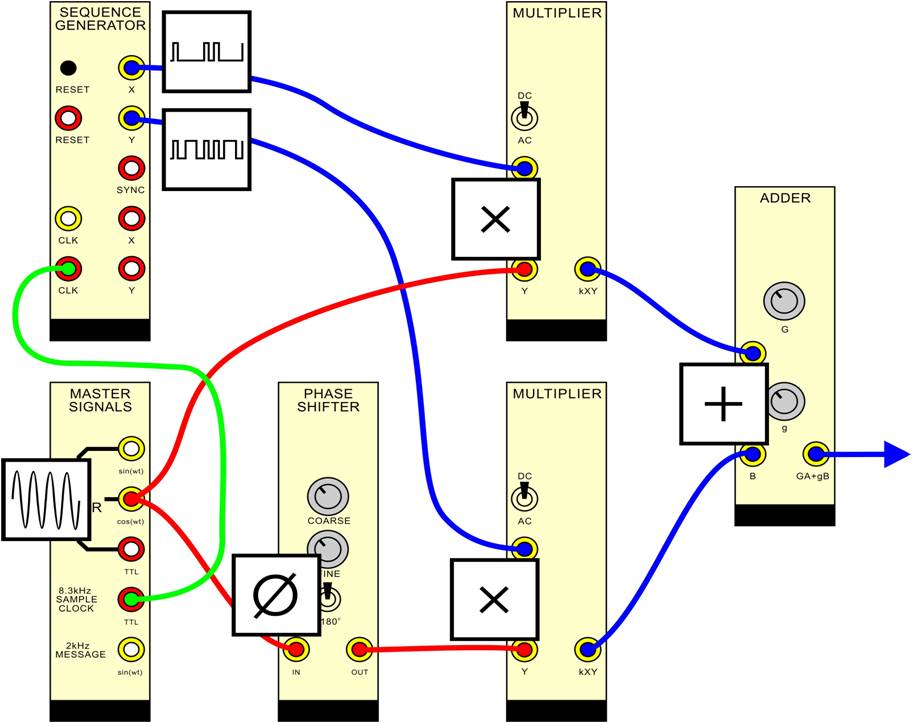

[TIMSによるハンズオン] TIMSモジュールにより構成された表現1、表現2と等価な触れるQPSK変調モデル

TIMSは通信数学理論をハードウエア化し体験するシステム

＊仕掛けは同じで、固定した16ブロックに限定した簡易版BisKITもございます。
