統合回路設計ツールTINA

プリント配線（PCB）基板作成

TINAのレイアウト・モジュールにはPCBデザインに必要な次のような機能が揃っています。
分割された電源プレーン層を持つ複数層プリント基板、強力な自動配置/配線、リップ・アップと再ルート、マニュアルとfollow-meトレース・配置、DRC(Design rule check)、フォワード/バック・アノテーション、ピン/ゲート・スワッピング、キープ-イン/キープ-アウト・エリア、銅べた、サーマル・レリーフ、ファン・アウト、ガーバーファイル（274-X）出力等。
また、3Dビュー機能により作成したデザインのイメージをあらゆる角度から確認することができます。

TINAを使用したプリント基盤設計例

■1層SMD回路

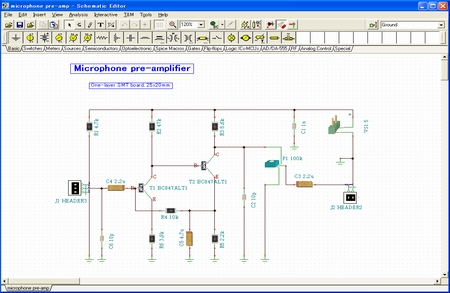

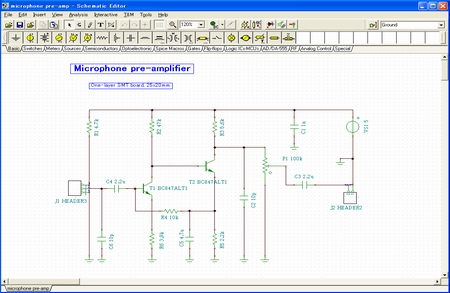

回路図

3D部品で表示した回路図

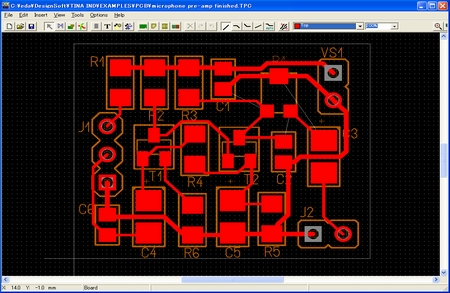

片面でのPCBレイアウト

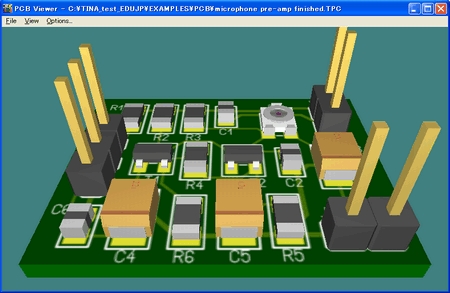

3D表示

■2層スルー・ホール回路

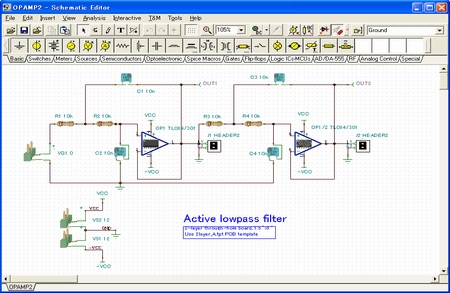

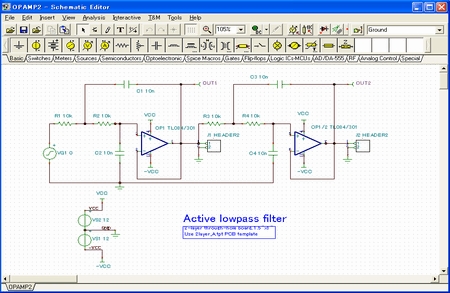

回路図

3D部品で表示した回路図

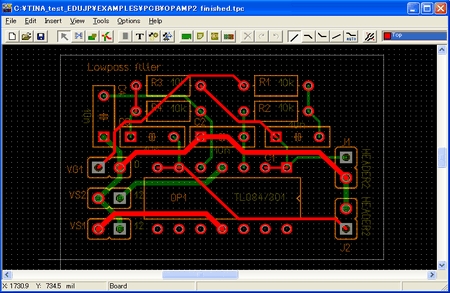

2層PCBレイアウト（Top層/赤)

2層PCBレイアウト（Bottom層/緑）

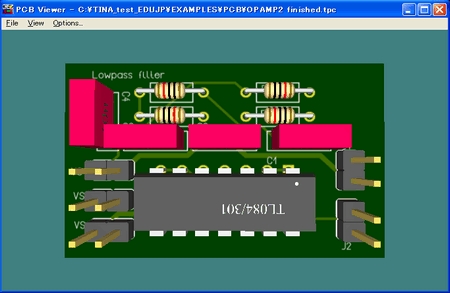

3D表示（Top）

3D表示（Botto）

■4層SMD回路

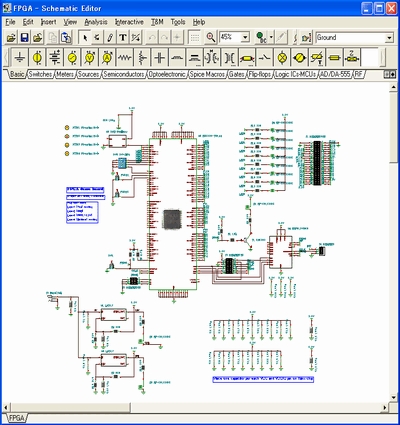

回路図

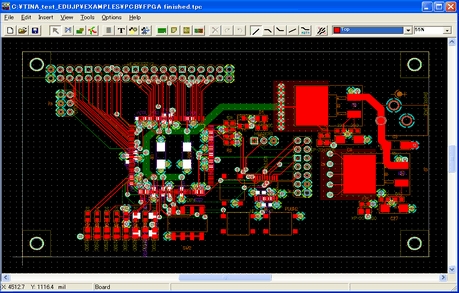

4層SMDでのPCBレイアウト

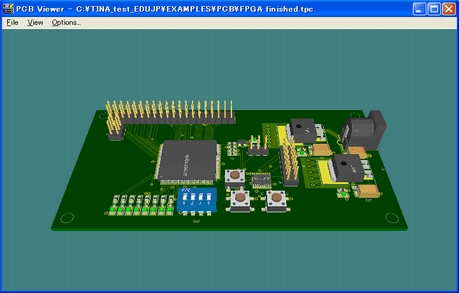

3D表示（Top）

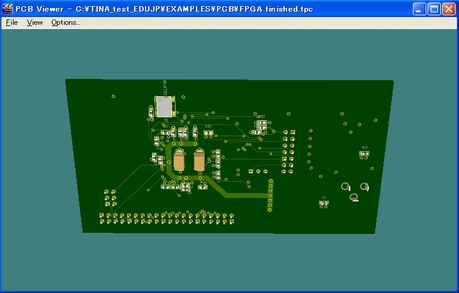

3D表示（Botto）
